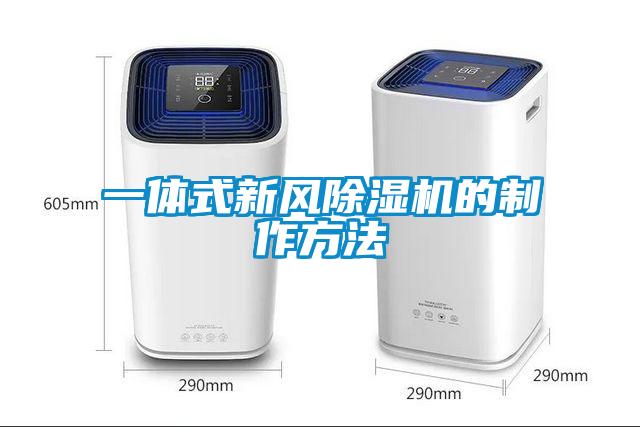

一體式新風除濕機的制作方法

　　一體式新風除濕機的制作方法【技術領域】[0001]本實用新型涉及家用電器技術領域，尤其涉及一種一體式新風除濕機?！颈尘凹夹g(shù)】[0002]新風機是一種有效的空氣凈化設備，能夠使室內空氣產生循環，把室外新鮮的空氣經過處理后輸入到室內，以保證室內空氣的新鮮，為人們提供更好的生活環境。[0003]新風機主要分為排風式新風機和送風式新風機兩種類型，可以在絕大部分室內環境下安裝，安裝方便，使用舒適。是家居生活的健康伴侶。[0004]除濕機是由風扇將潮濕空氣抽入機內，通過熱交換器，將空氣中的水分子冷凝成水珠，再將處理過后的干燥空氣排出機外，如此循環使室內濕度保持在適宜的相對濕度。[0005]但是要對室內進行除濕及換風處理需要同時使用前述兩種設備，給使用者帶來很大不便?！緦?shí)用新型內容】[0006]基于此，有必要針對上述問題，提供一種同時具有新風和除濕功能的一體式新風除濕機。[0007]為實現本實用新型目的提供的一種一體式新風除濕機，設置有進出風通道，所述進出風通道中設置有第一換熱器、全熱交換器、第二換熱器、過濾器組件及第一風機；[0008]所述全熱交換器設置在所述第一換熱器和所述第二換熱器之間；[0009]還包括:[0010]壓縮機，所述第一換熱器及所述第二換熱器均與所述壓縮機連通；[0011]第二風機，所述第二風機配合所述壓縮機工作。[0012]作為一種一體式新風除濕機的可實施方式，所述進出風通道一端為進風端，另一立而為出風立而;[0013]所述過濾器組件相對所述第一換熱器、所述全熱交換器及所述第二換熱器更靠近所述出風端。[0014]作為一種一體式新風除濕機的可實施方式，所述第一換熱器、所述全熱交換器、所述第二換熱器、所述過濾器組件及所述第一風機在所述進出風通道中從所述進風端到所述出風端依次設置。[0015]作為一種一體式新風除濕機的可實施方式，所述壓縮機通過連接管與所述第一換熱器及所述第二換熱器連通，且所述連接管上設置有四通閥；通過調節所述四通閥控制所述第一換熱器和所述第二換熱器的工作模式。[0016]作為一種一體式新風除濕機的可實施方式，所述工作模式包括蒸發器模式和冷凝器模式。[0017]作為一種一體式新風除濕機的可實施方式，所述過濾器組件包括兩個以上過濾器。[0018]作為一種一體式新風除濕機的可實施方式，所述過濾器組件中包括三個過濾器，分別為第一過濾器、第二過濾器和第三過濾器；[0019]所述第一過濾器、所述第二過濾器和所述第三過濾器在所述進出風通道中從所述出風端到所述進風端依次排列;且[0020]所述第一過濾器、所述第二過濾器和所述第三過濾器的過濾性能依次增強。[0021]作為一種一體式新風除濕機的可實施方式，所述第一風機的出風口與所述進出風通道的出風口相對應。[0022]作為一種一體式新風除濕機的可實施方式，所述壓縮機和所述第二風機設置在所述進出風通道外。[0023]作為一種一體式新風除濕機的可實施方式，所述第一換熱器、所述全熱交換器、所述第二換熱器及所述過濾器組件在垂直于所述進出風通道進風端到出風端方向上的截面，與所述進出風通道在垂直于所述進出風通道進風端到出風端方向上的截面相匹配。[0024]本實用新型的有益效果包括:本實用新型提供的一種一體式新風除濕機，整個設備為一體式的結構，不需要分為室內機和室外機兩個部分，而且通過配置的壓縮機及兩個換熱器實現對新風的除濕降溫及除濕升溫，出風溫度適宜，這樣該設備應用在夏季和冬季時產生不同的效果，大大提高用戶體驗。且該設備融合了除濕、調溫、新風多種功能，能夠使用一臺設備實現雙重或者多重的效果，使用方便，占用空間小?！靖綀D說明】[0025]圖1為本實用新型一種一體式新風除濕機的一具體實施例的結構示意圖?！揪唧w實施方式】[0026]為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖對本實用新型的一體式新風除濕機的【具體實施方式】進行說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。[0027]本實用新型一實施例的一種一體式新風除濕機，如圖1所示，設置有進出風通道100，所述進出風通道100為圖1中從左至右的長方形結構。進出風通道100右側凸出的長方形結構代表進風口101，也即圖1中的右端為進出風通道100的進風端，一般進風端在室外；進出風通道100左側凸出的長方形結構代表出風口102，也即圖1中的左端為進出風通道100的出風端，出風端設置在室內，整個一體式新風除濕機通過所述出風口102輸送處理過的新風到室內。[0028]另外，在進出風通道100中設置有第一換熱器200、全熱交換器400、第二換熱器300、過濾器組件500及第一風機900。其中，第一換熱器200和第二換熱器300的功能是完全相同的，甚至兩者的結構也可以是完全相同的，兩者均與壓縮機600相連接，都可以充當蒸發器使用，也都可以充當冷凝器使用。兩個換熱器能夠?qū)M(jìn)入到進出風通道100中的空氣進行加熱或者降溫處理。[0029]全熱交換器400是設置在第一換熱器200和第二換熱器300之間的，對經過第一換熱器200的氣體溫度進行反向中和，以便經過第二換熱器300后，更易于對氣體溫度進行升溫或者降溫處理。[0030]當然，為了使壓縮機600正常運行，本實用新型實施例的一體式新風除濕機還配置有第二風機700，第二風機700與壓縮機600相互配合，保證壓縮機600正常運行。[0031]具體的，所述第二風機700配合壓縮機600工作是指，壓縮機600工作的狀況下，第二風機700才會運行，而壓縮機600不工作的狀況下，風機700也是不工作的。設置第二風機的主目的就是配合壓縮機600，保證壓縮機600的正常運行。[0032]本實用新型實施例的一體式新風除濕機具有以下三種工作狀態:[0033]I，純新風工作狀態[0034]室外的風從進風口101進入進出風通道100后，在第一風機900的作用下，通過進出風通道100中的第一換熱器200、第二換熱器300、全熱交換器400以及過濾器，最終到達出風口102，并從出風口102釋放到室內。需要注意的是，此時壓縮機600及第二風機700都是出于不工作狀態的，因而第一換熱器200及第二換熱器300也是不工作的，在這種情況下，一體式新風除濕機只為室內充入新鮮空氣(過濾器是工作的，空氣是經過過濾處理后的)，而沒有對空氣進行除濕及調溫處理。[0035]2、除濕升溫工作狀態[0036]在這一狀態下工作時，第一換熱器200作為蒸發器使用，第二換熱器300作為冷凝器使用。[0037]假設室外(進風端)溫度16度、相對濕度80%，壓縮換熱量為V，全熱交換效率為P%。從進風端進入進出風通道100的新風經過第一換熱器200(蒸發器)降溫V除濕，溫度降為A〈16度、顯相對對濕度為B;繼續經過全熱交換器400后溫度為AXP%，接近16度，相對濕度為下降B-，新風繼續經過第二換熱器300(冷凝器)升溫V，溫度達到N，相對濕度為B--，明顯吣16度，8—〈80%，實現除濕升溫。[0038]3、除濕降溫工作狀態[0039]在這一狀態下工作時，切換第一換熱器200和第二換熱器300的工作狀態，將第一換熱器200作為冷凝器使用，第二換熱器300作為蒸發器使用。[0040]假設室外溫度30度、相對濕度80%，壓縮換熱量為V，全熱交換效率為0%。進入進出風通道100的新風經過第一換熱器200(冷凝器)升溫，溫度升為L(zhǎng)、相對濕度為K〈80%，經過全熱交換器400后溫度下降為L(zhǎng)XQ%，接近30度，相對濕度Y接近80%，新風繼續經過第二換熱器300(蒸發器)降溫V，溫度為U，相對濕度為T(mén)。很明顯U〈30度，T〈80%，實現除濕降溫。[0041]因此，本實用新型實施例的一體式新風除濕機，整個設備為一體式的結構，不需要分為室內機和室外機兩個部分，而且通過配置的壓縮機600及兩個換熱器實現對新風的除濕降溫及除濕升溫，出風溫度適宜，這樣該設備應用在夏季和冬季時產生不同的效果，大大提高用戶體驗。且該設備融合了除濕、調溫、新風多種功能，能夠使用一臺設備實現雙重或者多重的效果，使用方便，占用空間小。[0042]此處需要說明的是，設置在進出風通道100中的各元器件的位置設置可根據進出風通道100內部的體積及各元器件之間的連接關系進行設置。但要保證進入進出風通道100的新風能夠在第一風機900的作用下從進出風通道100的出風口102輸出到室內中。而進出風通道100的具體形狀可設計為長方體結構當然也可以設計為其他形狀，但是設計為長方體結構時更便于各元器件的安裝，降低對設置其中的各元器件的結構要求。[0043]較佳地，作為一種可實施方式，相對于進出風通道100的進風端和出風端。過濾器組件500相對第一換熱器200、全熱交換器400
